圆管焊接处开裂分析
应河北C管业公司需求，河北国鼎信检测技术服务有限公司带领技术团队协助C公司处理产品质量问题。提供分析理论，出具产品失效分析报告。
情况简介：
河北C管业公司委托6寸镀锌管样品，实物形貌见图1、2。镀锌管外表面在焊缝处有肉眼可见裂纹，裂纹笔直，沿焊缝分布。宏观裂纹形貌见图3、4。

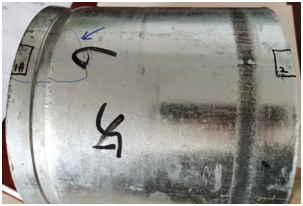

图1 圆管外表面实物形貌

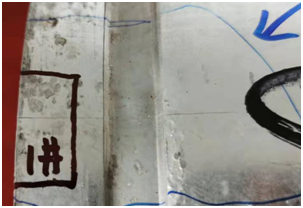

图2 圆管内表面实物形貌
图3 宏观表面裂纹形貌
图4 横截面观察裂纹形貌
经国鼎信技术团队对各项监测数据结果进行分析：
1、肉眼观察，圆管外表面裂纹笔直沿焊缝分布。
2、显微观察，抛光态裂纹从圆管外表面沿径向向内分布，开口宽大，证明裂纹是由外表面先开裂，向内扩展，但并未贯穿整个管壁。然而裂缝内部及周围有氧化物的存在，表明焊接时氧化物等杂质未排除干净，致使氧化物残留在焊缝处，严重影响焊缝的质量，同时也形成了焊缝的开裂源。在外应力或内应力的作用下，致使开裂，形成裂纹。
3、焊缝处的显微组织相对均匀，裂纹位于焊接的融合线处。焊缝处组织存在少量的贝氏体以及过热组织魏氏体，同时焊缝两侧铁素体晶粒尺寸大小存在明显的差异，这对钢管的整体性能存在影响（如韧性、强度、冲击性能）。
结论：裂纹系焊缝作业时，局部的氧化物未排除所致。
