应宁波D标准件公司需求，河北国鼎信检测技术服务有限公司带领技术团队协助D公司处理产品质量问题。提供分析理论，出具产品失效分析报告。
情况简介:
宁波D标准件公司委托扭剪型螺栓断裂样品1支（牌号ML20MnTiB、规格M24×85mm）。此样品安装在生产厂房对接梁处，安装好后第二天发现断裂。螺栓断裂位置发生在螺杆与丝扣处，断口平整，断裂源位于黄色处，在断口划线处取金相试样进行分析，实物形貌见图。
工艺简介：酸洗拔料-冷镦加工-热处理（淬火860℃，回火402℃）

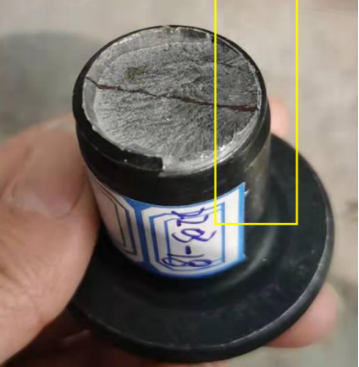

实物断口形貌
经国鼎信技术团队对各项检测数据结果进行分析：
1、断裂源附近螺纹初始处有显微裂纹存在，同时浸蚀态显微组织裂纹处脱碳层深度与正常部位相同，表明裂纹是在热处理之前就已经存在，应该是在螺纹加工过程中产生的裂纹。
2、基体内存在氮化物，与本身材质含有Ti、B元素有关，氮化物特性是硬且脆，尤其是呈尖角状时，当材料受到外应力时，氮化物无法同材料基体一同发生弹性或塑性变形，易在氮化物周围形成初始裂纹源。
3、基体内部的显微组织的差异，与热处理有一定的关系，不同的组织，其各项性能也会存在差异（如韧塑性、硬度等）会使材料存在组织应力。在淬火工艺可以保证奥氏体全部转变为马氏体的前提下，应适当调高回火温度或延长保温时间，使淬火组织转化均匀。
4、回火温度为402℃，应当考虑是否合适。一般金属材料的第一类回火脆性出现在250℃-400℃，而扭转和冲击载荷对回火脆性敏感程度较大。应当考虑仪表显示温度与炉内实际温度之间的计量偏差（一般在±10-20℃）、热电偶的测量误差（一般在±5-20℃）。假如出现最大计量偏差可能真实的回火温度在360℃，即处于第一类回火脆性区间，且无法保证淬火马氏体在回火过程中完全发生分解转变。
结论:
螺栓断裂可能是螺纹加工时，表面产生细小裂纹，形成初始裂纹源。在热处理时回火工艺存在不足，致使材料内部组织差异，产生内应力。二者共同作用下致使裂纹断裂。同时不排除材料产生了第一类回火脆性。
